預制混凝土外墻掛板——你最關心的8個問題！
預制混凝土外墻掛板是裝配在鋼結構或混凝土結構上的非承重外墻圍護板或裝飾板。本文的外墻掛板適用于抗震設防烈度≤8度地區。
1.建筑立面劃分及板型設計
采用外墻掛板的建筑立面，應根據工程設計要求進行深化和優化設計，滿足構件尺寸協調要求，便于制作和施工安裝。
外墻掛板按照建筑外墻功能定位可分為圍護板系統和裝飾板系統,其中圍護板系統又可按建筑立面特征劃分為整間板系統、橫條板系統、豎條板系統等；
▲ 板型劃分及設計參數要求
2.墻身構造
外墻掛板工程的墻身構造按保溫類型可分為:夾心保溫系統、內保溫系統和外保溫系統三種類型，墻身構造詳見下圖所示。
3.外墻掛板與主體結構連接的最大層間位移角限值
外墻掛板與主體結構宜采用柔性連接，確保在地震作用下外墻掛板能夠滿足主體結構最大層間位移角的1.5倍的位移要求。
外墻掛板與主體結構連接的最大層間位移角限值尚應符合下列規定：
1）對混凝土結構，不應小于1/200。
2）對鋼結構，不應小于1/100。
4.外墻掛板與主體結構連接節點的位移原理及選型原則
外墻掛板與主體結構連接節點的位移原理及選型原則可參考下表
▲ 外墻掛板位移原理及選型原則
5.加工制作的一般規定
1）外墻掛板加工制作單位應具備外墻掛板工程經驗、健全的檢測手段及完善的質量管理體系。
2）外墻掛板在加工前應進行構件加工圖深化設計、編制構件制作計劃及生產方案，做好工程技術交底。制作外墻掛板所用的原材料及配件應滿足國家現行有關標準規定和設計要求。
3）采用新技術、新材料、新工藝、新產品的外墻掛板工程應進行樣品試制和試生產，驗收合格后方可批量生產。
4）飾面混凝土外墻掛板宜采用反打一次成型工藝制作，確保外墻掛板面層的裝飾效果和制作質量滿足設計要求。
除一般規定外，還應符合模板制作、構件制作和成品檢驗的相關要求。
6.施工安裝的質量控制點
1）外墻掛板的施工安裝應符合現行國家標準《混凝土結構工程施工規范》GB 50666的規定；
2）運輸與碼放；
3）安裝施工準備；
4）構件安裝；
5）板縫防水施工；
6）安裝質量驗收；
7）安全規定；
8）分項工程資料驗收。
7.幾種外墻掛板的墻身剖面圖示例

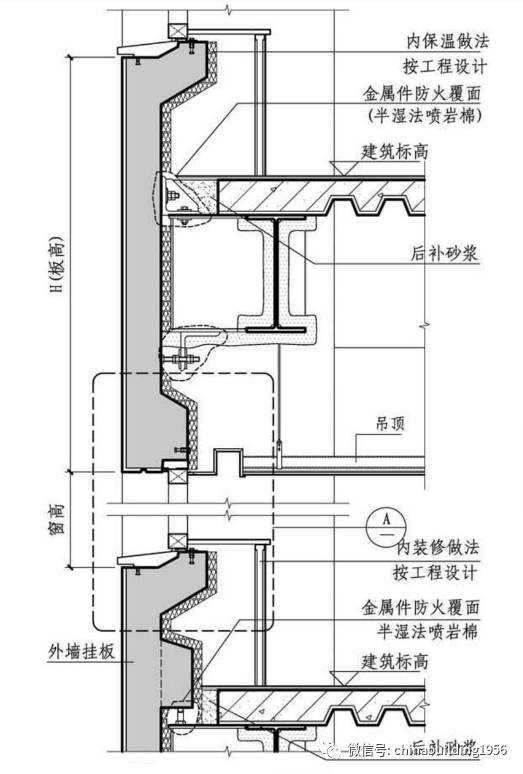

▲橫條板墻身剖面
8.你還必須知道的一些關于外墻掛板的構造
